军体能智慧考核训练场整体解决方案

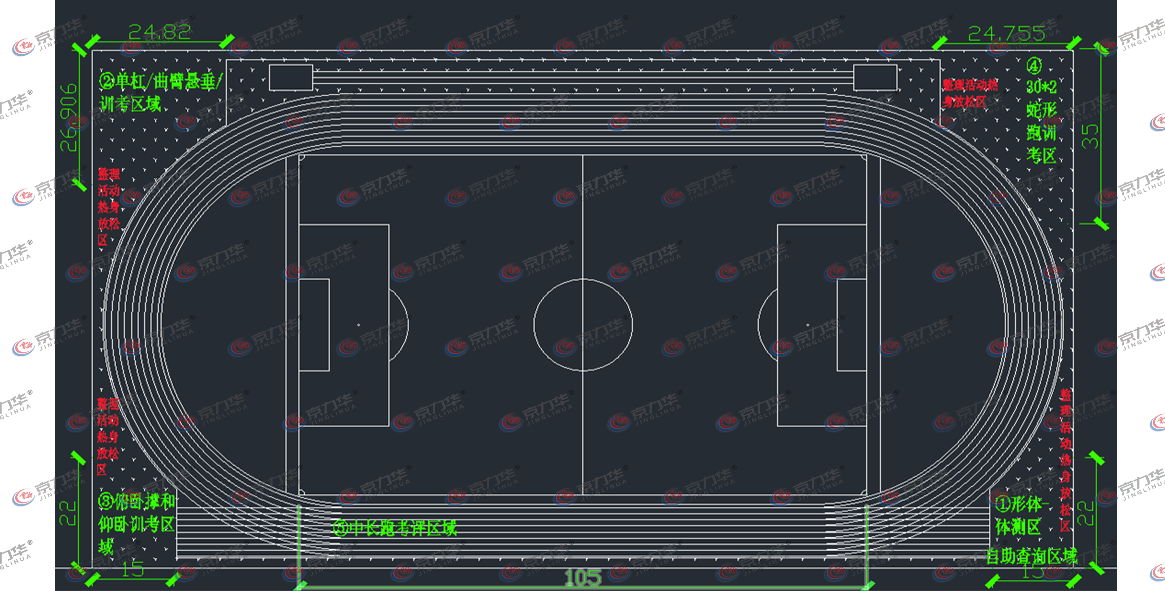

一、训练场功能区域规划图

根据体训考评课目需要，建设智慧训练场，具体区域科学划分、合理布局,整个训练场以大操场为基础,根据操场地大小、参加人数、配备资源、天气等各种因素合理规划各课目训考区域和设备器材的位置。通过配套部署基础硬件设施配套和物联+智能设备等，保障所有通用必考课目全部覆盖，满足学校、单位机关日常训练考试、比武竞赛、考核等应用场景。

二、网络架构

通过训练场局域网，配置多个功能考核区域节点，铺设光缆进行组网局域网，网络架构如下：

网络建设采用三层网络架构，分别为接入层、汇聚层和核心层，接入层为数据的接入点。

接入层：其部署在智慧训练场各训考区域的基础智能硬件设施和物联+设备的信息采集、考核等数据采用就近的原则，通过有线网络接入到区域放置的接入交换机。

汇聚层：数据采集系统通过汇聚交换机进行数据的汇聚，并接入到单位机房或数据中心的核心交换机。

核心层：通过核心交换机进行数据的交换、处理与部署在该项目后台服务端数据中心或机房的服务器大数据管理系统进行上传、存储、实时互联互通；并将各考核结果和考核详情按照不同的数据维度通过安装在管理部门电脑设备的信息管理平台及训练场室外各大屏终端进行展示。同时为了保证数据的安全，对整个网络进行数据的安全防护。

说明：上述网络架构可根据本单位实际网络架构进行调整，如本单位路由交换网络在内部组网结构较为完善，也可使用二层网络进行部署。

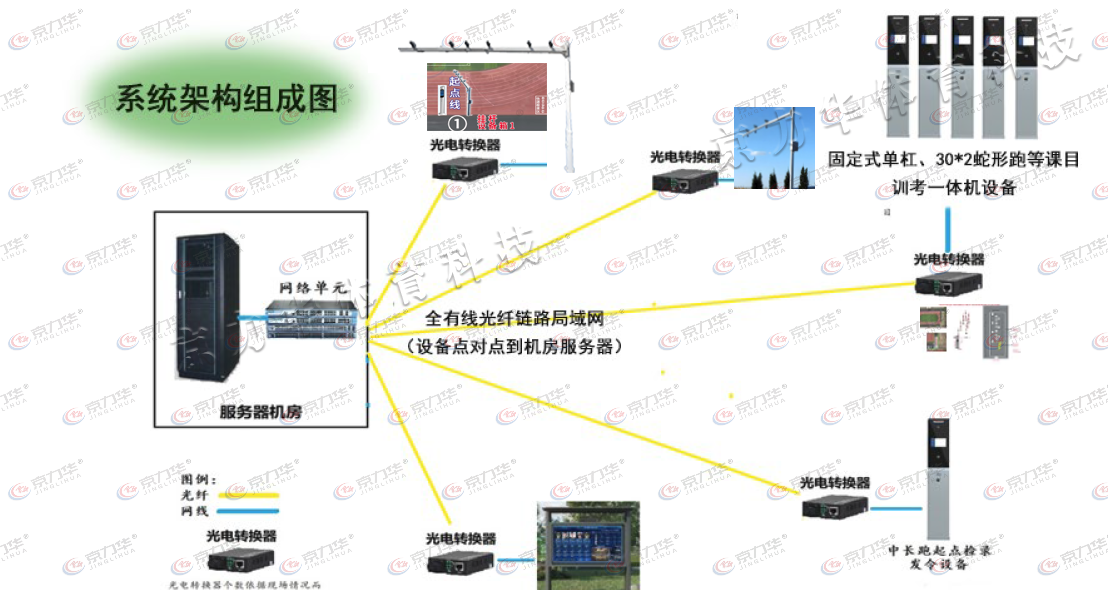

三、系统架构组成图

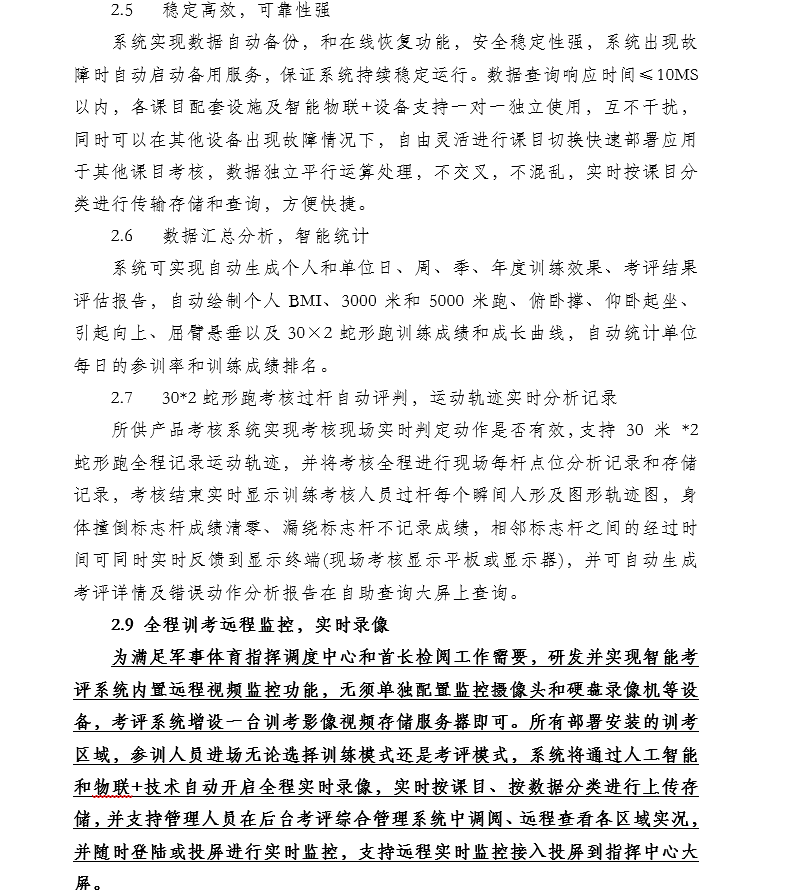

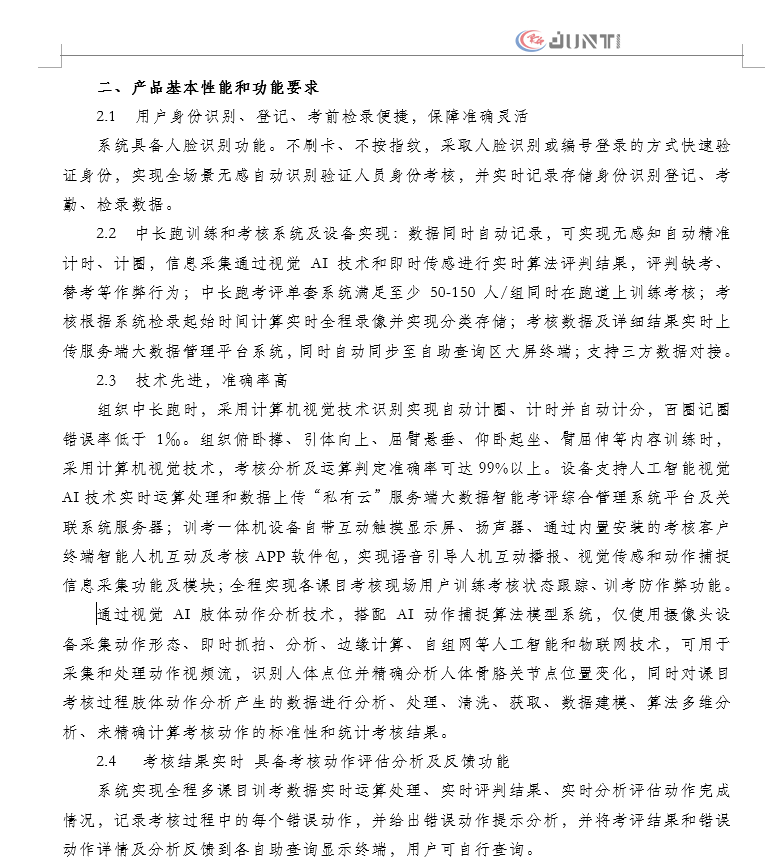

四、产品特点及优势

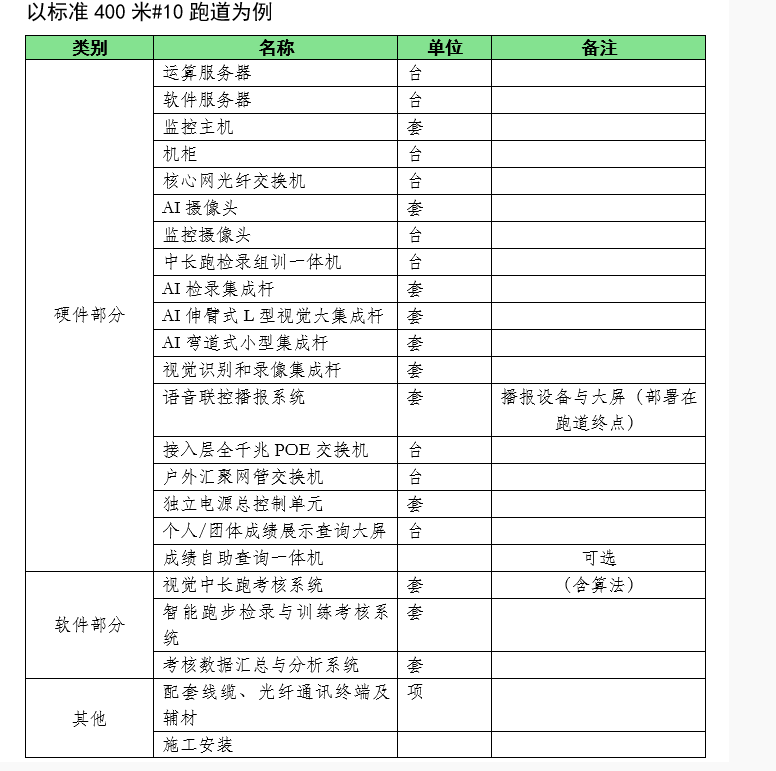

五、产品配套清单
